Jack Modules

PENGERTIAN

Pada dasarnya membangun jaringan atau merancang jaringan jika tidak menggunakan modular jack tidak mengapa, karena jika kabel utp atau stp dari port switch langsung ke komputer sudah bisa terkoneksi, hanya saja kita disini lebih membahas ke perancangan struktur ke waktu yang akan datang jika jaringan mau diubah posisi client atau replacement.

FUNGSI

modular jack adalah sebagai connector female yang dihubungkan dari patch panel ke modular jack dan dari modular jack dihubungkan lagi dengan patch cord untuk disambungkan ke computer, telephone, printer atau wireless router jika diperlukan.

Mengapa menggunakan kabel UTP cat 6?

kabel UTP cat 6 mempunyai pembatas (divide). Pembatas ini yang menjadikan kabel UTP cat 6 ini menjadi lebih tahan terhadap noise dan bisa mentrasferkan data sampai 1000 Mbps atau 1 gigabit.

Berikut adalah pemasangan Jack Modules menggunakan kabel UTP cat 6:

Bahan yang dibutuhkan:

1. Kabel UTP cat 6

2. CWST

3. CGJT

4. Modular plug male RJ-45

5. Modular jack female RJ-45 type CJ688TPYL Panduit

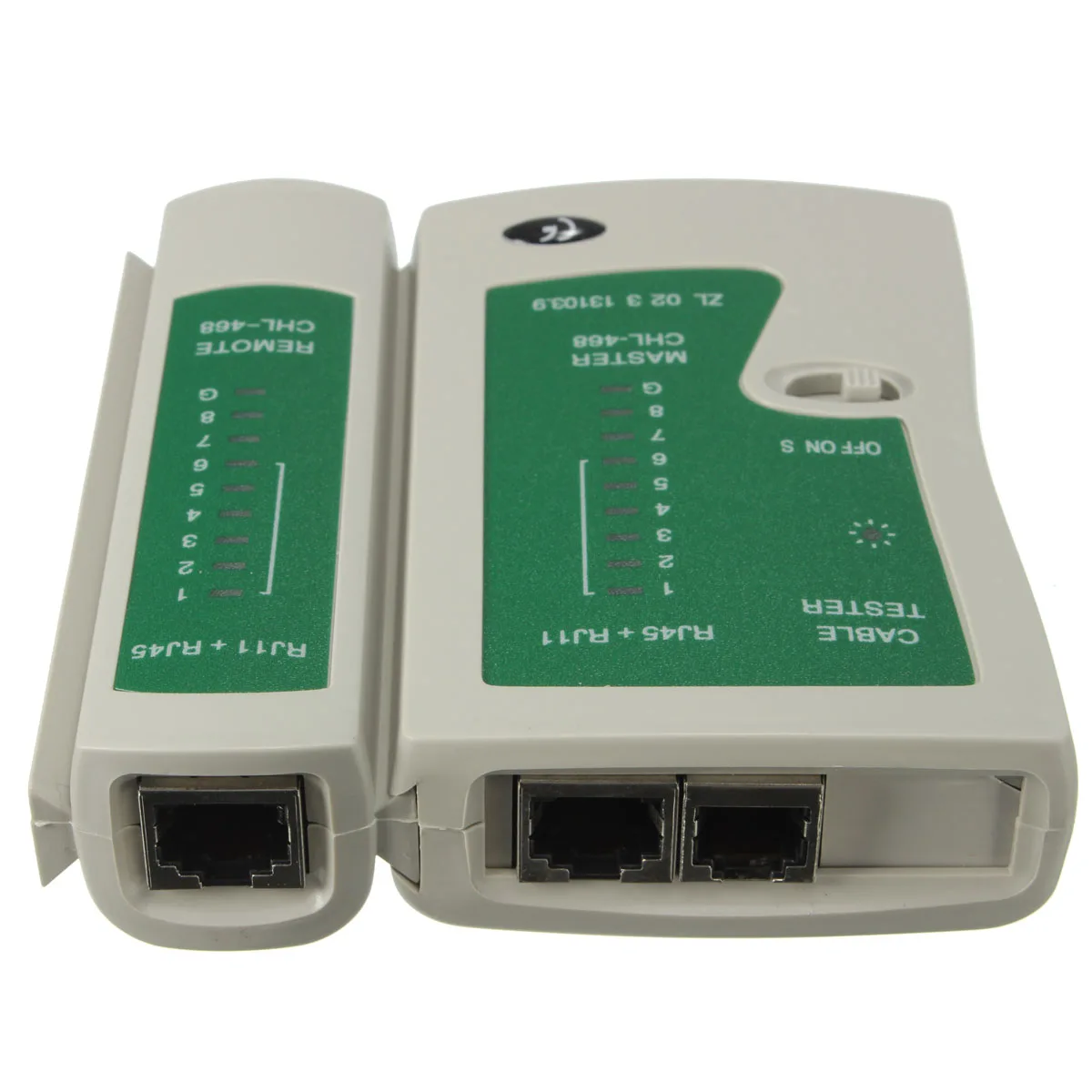

6. Lan tester

Langkah-langkah:

1.) Kupas jaket kabel UTP cat 6 kira-kira 1,5"

2.) susun warna kabel sesuai dengan standart yang terlihat keterangan pada konfigurasi kabel dekat slot terminasi, yaitu ada pilihan antara "type A" dan "type B" konfigurasi, pilih 'type' yang anda inginkan, pastikan untuk mengingat mana yang anda gunakan supaya Konfigurasinya sama pada kedua hujung kabel jaringan.

3.) Masukan kedalam boot mengikuti alur yang telah disediakan.(note:masukkan kabel hingga kulit terluar kabel ikut masuk,agar tidak mudah lepas)

4.) Tempatkan semua 8 jenis warna kabel ke pusat jack, sesuai dengan type yang anda pilih. Jika anda memakai Pilihan Type A, maka tempatkan kabel sesuai warnanya, demikian juga dengan type B.

5.) Ikuti perintah dengan hati-hati agar kabel tumpang tindih dengan benar pada langkah selanjutnya.

6.) A = Kawat biru / putih harus tumpang tindih dan sejajar dengan kawat oranye seperti yang ditunjukkan.
B = Kawat biru/putih harus tumpang tindih dan sejajar dengan kawat hijau seperti yang ditunjukkan.

7.) Potong kelebihan kabel sehingga menjadi rapi.(Pastikan konduktor aman di slot sebelum memotong flush dengan tutup).

8.) Jaga kabel straight, pastikan konduktor terlihat dan aman di tempat.
(note: Kabel bengkok dapat menyebabkan konduktor menjadi tidak aman dan penghentian gagal).

9.) Terminasi ke Female jack Rj-45 mengunakan Crimping tools.

Pekerjaan pemasangan modular RJ-45 untuk UTP cat 6 sudah selesai dan cek dengan melihat hasil pemasangan secara visual dan diikuti dengan kabel tester.

Berikut Ilustrasi pemasangannya:
